適用范圍：動力電池18650/26650 電芯的串并組合，多并多串組合，電動工具電池，扭扭車電池（1 個模具點焊 6 組），儲能電池包，18650電池組，26650電池組， 32650電池組，電動單車電池，太陽能路燈電池組、三元鋰電池，數碼鋰電池，磷酸鐵鋰電池等

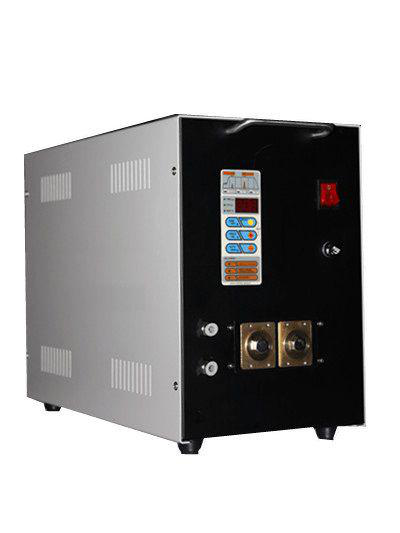

一、點焊主機圖片

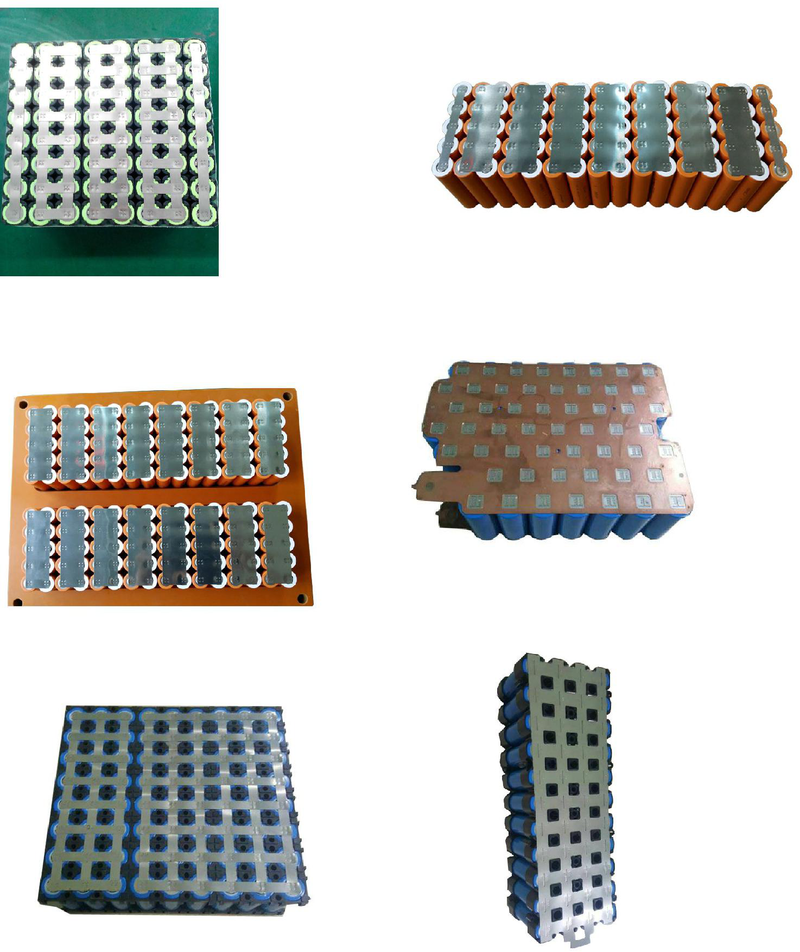

二、點焊產品圖片
三、技術參數
【設備功率】6KW，220V 交流電輸入，50HZ
【使用氣壓】0.4-0.8Mpa
【最大行程】以 18650 電芯為例最大行程：X 軸 35 芯*Y 軸 16 芯 ，如需更大需定做
【適合鎳片寬度】成型鎳片
【適合鎳片厚度】0.1MM---0.3MM（0.21—0.3MM 厚度鎳片需開槽）
【生產效率】大約 4600-5000PCS 電芯/小時
【標配點焊機】MC30 焊接主機（/12/16KW），數量 2 臺
【焊機效果】焊接一致性非常好，焊點均勻，美觀
【三種點焊數據輸入】
1、點陣輸入法
2、陣列輸入法
3、U 盤導入法（把點焊數據儲存到 U 盤，直接導入到機器：U 盤 CAD 數據按單次導入到觸摸屏，然后可批量從觸摸屏導出到 U 盤，再一次性到入到其他機器使用）
【點焊模具型號命名】中英文輸入
【控制器件】7.5 寸觸摸屏、6 軸 PLC 編程器、3 軸 750W 伺服電機、2 軸400W 伺服電機驅動電動焊頭
13、采用成型鎳帶，減少浪費
14、設備調試簡單，易學易懂，換型號速度快（0-199 組數據可調用）
【焊頭動力】伺服電動
【成品電池治具】出廠附帶 1 套絕緣電木治具（2 個）
【故障清除】設備自帶故障報警，根據提示清除故障
【設備外形尺寸】L1630*W850*H1630MM
【設備重量】220KG
【設備電源要求】220V交流接入電源主線國標6平方電線，氣源0.4-0.8Mpa 無雜質，無水霧，以保障設備的穩定性
【保修期】本公司產品一星期內包退包換，保修期為2年
四、設備優勢
1、設備采用鋁合金加鈑金結構方式，牢固，不易松動，確保穩定性
2、適合于電池組的大批量自動化點焊
3、 點焊效果穩定，有保障
4、焊接效率高，以 18650 為例：約 4600 -5000PCS電芯/小時
5、點焊模具有防呆配置，普通員工可調試設備和操作設備
6、設備自帶 200 套點焊參數儲存，可快速切換點焊型號
五、設備主要配件清單
| 名 稱 | 數量 | 型 號 | 生產廠家 |
| X 軸伺服電機 | 1PCS | MS-80STE-20P7 | XINJIE |
| Y 軸伺服電機 | 2PCS | MS-80STE-20P7 | XINJIE |
| Z 軸伺服電機 | 2PCS | MS-60STE-20P4 | XINJIE |
| X 軸模組 | 1PCS | 142-1030 | 比斯特 |
| Y 軸模組 | 2PCS | 142-500 | 比斯特 |
| Z 軸焊頭模組 | 2PCS | 16-40 | 比斯特 |
| 滾珠絲杠 | 5 套 | 臺灣上銀 | |
| 滑塊 | 8 套 | 臺灣上銀 | |
| 焊接主機 | 2 臺 | MC30 | 比斯特 |
| 觸摸屏 | 1PCS | 7.5 寸 | XINJIE |
| USB 數據倒入系統 | 1 套 | 比斯特 | |
| PLC | 1PCS | XCC-32T-E | XINJIE |
| 焊頭 | 2 套 | 夾針直徑 1.5/1.7MM | 比斯特 |
| 鎖模機構 | 1 套 | 比斯特 | |
| 氣動元件 | 1 套 | 臺灣亞德客 | |
| 開關電源 | 1PCS | 24V5A | 合普 |
| 開關電源 | 1PCS | 48V10A | 合普 |
| 焊針降溫風扇 | 2PCS | ||
| 機加配件 | 1 批 | 比斯特 | |
| 控制系統 | 1 套 | 比斯特 | |
| 機箱機架 | 1 臺 | 鋁合金機架，鈑金烤漆 | |
| 系統報警 | 1 套 | 臺灣士林 |
